シングルモードファイバーとマルチモードファイバーの違い

シングルモード ファイバ (SMF) およびマルチモード ファイバ (MMF) の光ケーブル タイプはさまざまな用途で広く使用されていますが、シングルモード ファイバとマルチモード光ファイバ ケーブルの違いは依然としてわかりにくいです。この記事では、基本構造、ファイバーの距離、コスト、ファイバーの色などに焦点を当て、シングルモードとマルチモードのファイバータイプを詳しく比較します。

シングルモード光ファイバケーブルとマルチモード光ファイバケーブルの概要

シングルモードとは、ファイバーが一度に 1 種類の光モードを伝播できることを意味します。マルチモードとは、ファイバーが複数のモードを伝播できることを意味します。シングルモード光ファイバーケーブルとマルチモード光ファイバーケーブルの違いは、ファイバーコアの直径、波長と光源、帯域幅、シースのカラー、距離、コストにあります。

コア径

シングルモード ファイバのコア直径は、マルチモード ファイバよりもはるかに小さいです。他のコア直径が利用可能な場合でも、その標準的なコア直径は 9 µm です。また、マルチモード ファイバのコア直径は通常 50 μm および 62.5 μm であるため、より高い「集光」能力が得られ、接続が簡素化されます。シングルモードおよびマルチモードファイバのクラッド直径は 125 µm です。

シングルモードファイバーとマルチモードファイバー

マルチモード ファイバの減衰は、コア直径が大きいため SM ファイバよりも高くなります。シングルモード ケーブルのファイバー コアは非常に細いため、これらの光ファイバー ケーブルを通過する光はあまり反射されず、減衰が最小限に抑えられます。

波長と光源

マルチモード ファイバーのコア サイズが大きいため、マルチモード ファイバー ケーブルには、850nm および 1300nm の波長で動作する LED (発光ダイオード) や VCSEL (垂直共振器面発光レーザー) などの低コストの光源が使用されています。シングルモードファイバーは多くの場合レーザーまたはレーザーダイオードを使用して、ケーブルに注入される光を生成します。一般的に使用されるシングルモード ファイバーの波長は 1310 nm と 1550 nm です。

帯域幅

マルチモード ファイバの帯域幅はライト モードによって制限され、現在の最大帯域幅は OM5 ファイバの 28000MHz*km です。シングルモードファイバーの帯域幅は理論的には無制限ですが、一度に通過できる光モードは 1 つだけであるためです。

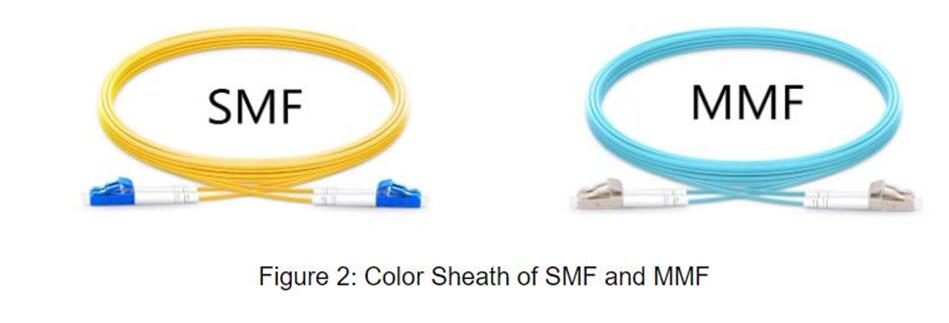

カラーシース

TIA-598C 標準定義によれば、非軍事用途の場合、シングルモード ケーブルは黄色の外側シースでコーティングされ、マルチモード ファイバはオレンジまたは水色のジャケットでコーティングされます。光ファイバーケーブルのカラーコードの詳細については、こちらをご覧ください。

繊維の種類の色
