特徴：
- 10 キロメートル (6.2 マイル) の光ファイバーを介したデジタル ビデオ信号の 1 チャンネル ビデオおよびオーディオ伝送
- 1 Ch 3G-SDI および 1 Ch 1080P HDMI 出力を備えたレシーバー
- すべての病理学的パターンを処理します。信号の完全性を確保するための自動ケーブルイコライゼーション。産業用途向け端子台電源入力
- 自動リクロック 270Mbit/s - 1.48Gbit/s - 3Gbit/s
- サポート信号タイプ: SMPTE 424M、SMPTE 292M、および SMPTE 259M 規格に準拠した 270Mbit/s ～ 3Gbit/s
説明：

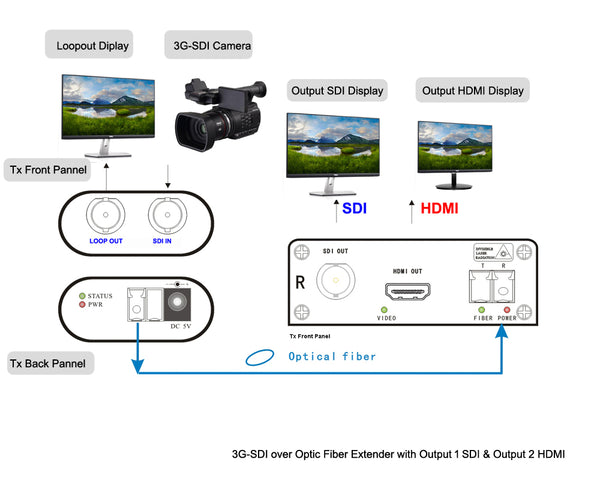

BY-SDI-114 SDI シリーズ ファイバー ビデオ コンバーターは、放送または監視アプリケーションにとって理想的で経済的なソリューションです。 1 つの SDI 電気入力を受け取り、電気 SDI 信号をシングルモード光 SDI 信号に完全に変換します。 SDTV (143-540Mbps)、HDTV (1.485Gbps)、HDTV (3Gbps、1080p60) の伝送画像をサポートします。送信機と受信機の両方が、信号を再構築して一貫した品質を実現するために、入力ユニットでイコライジングとリクロックを提供します。
仕様:
SDI入出力
信号フォーマット:SMPTE 424M、SMPTE 292M、SMPTE 259M
データレート: 270Mbit/s - 1.48Gbit/s - 3Gbit/s
ケーブルイコライゼーション:
自動ケーブル EQ (Belden 1694A ケーブル) 250 メートル @ 270Mbit/s、140 メートル @ 1.5Gbit/s、80 メートル @ 3Gbit/s
SDIインターフェース:BNC 75オーム
送信機SDIチャンネル数： 1Ch
送信機の数 SDI ループアウト: 1 Ch
受信機SDI出力チャンネル数： 1Ch
光学
ファイバーインターフェース: 1 x LC/PC
送信波長：1310nm
送信機出力電力:-9~-3dBm
受信感度 -18dBm～0dBm
レシーバーのHDMI出力
HDMIバージョン:HDMI 1.3
HDMI解像度:1080p/1080i/720p/720i/576p/576i/480p/480i
HDMI出力チャンネル数： 1ch
コネクタ:HDMI、タイプA、メス
出力ケーブル長:≤20m AWG26 HDMI 1.3 標準ケーブル
総合インデックス
入力電源:DC 5V
消費電力:<5W
作業温度:-20°C ～ 70°C
保存温度:-40°C ～ 85°C
湿度：0～95％（結露なきこと）
ケース素材:アルミニウム
正味重量: 500 グラム/ペア
パッケージ：
1. SFP 光モジュールを備えた 1 x トランスミッター。
2. SFP 光モジュールを備えた 1 x レシーバー。
3. US/EU/UK/AU プラグ付き電源アダプター x 2。
4. 1×マニュアル
発送について：
ご注文を受けてから、DHL Express で世界中に配送し、約 1 週間でお届けします。

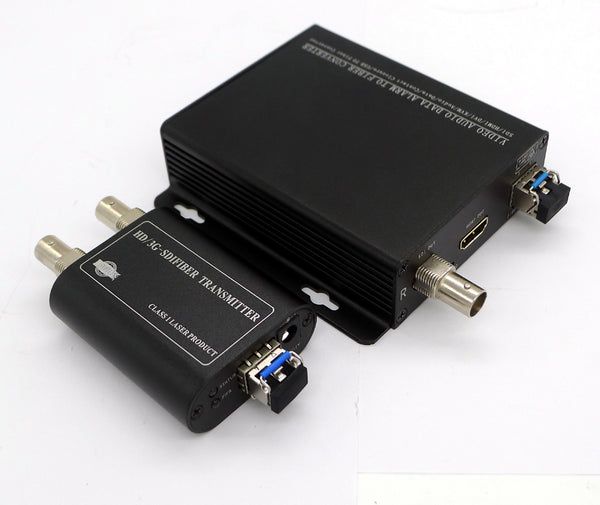

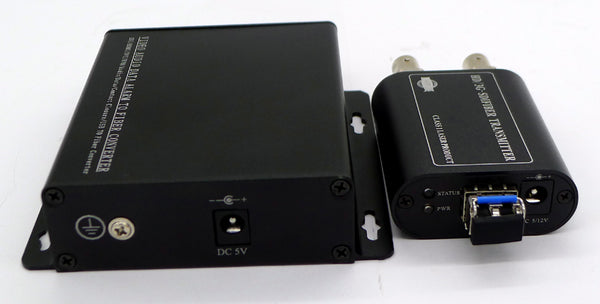

BY-SDI-114 (1 ファイバーエクステンダー経由の 1 チャンネル 3G SDI、レシーバーには 1 チャンネル 1080P HDMI 出力があります)
