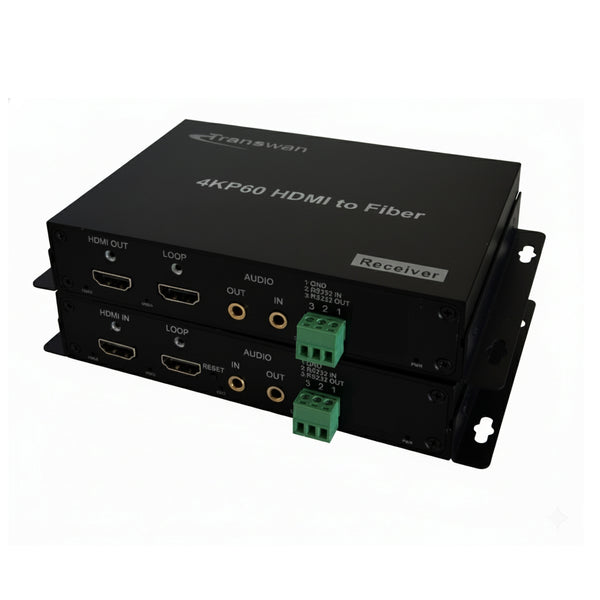

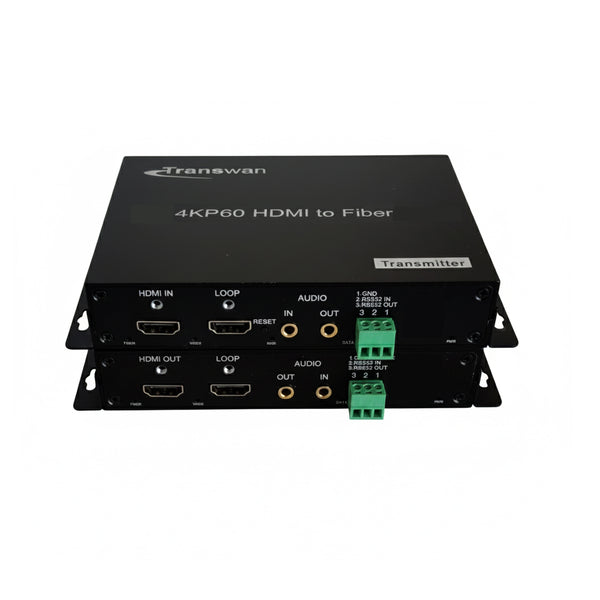

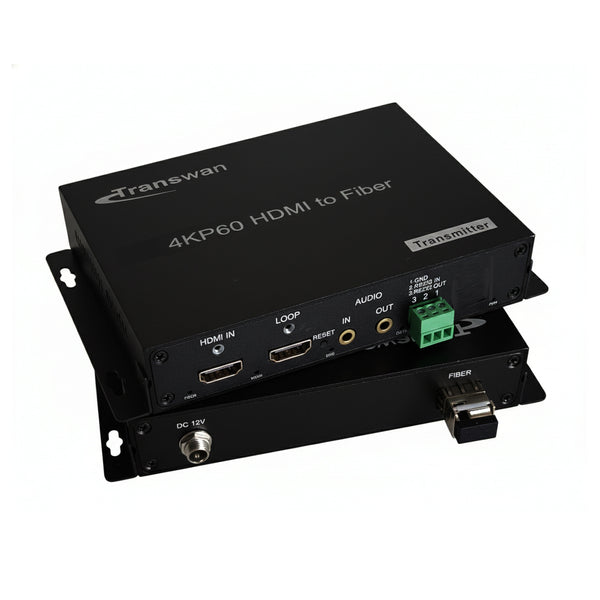

4K HDMI2.0 多機能光ファイバーコンバーター
BY-HDMI-902 は、ローカル ビデオ ループアウト付き 1 チャンネル 4K@60Hz HDMI、1 チャンネル双方向 3.5mm 独立オーディオ、1 チャンネル双方向 RS232 データを 1 または 2 コア光ファイバー (最大 10 キロメートル) 経由で送信できます。遅延なし、圧縮なし、高品質。
応用
2.LED大画面;
3.プロジェクションフュージョン;
4. ライブテレビ;
5.ラジオ、テレビ、ビデオの録画。
6.ビデオ会議;
7.情報公開・表示体制
8.指揮および派遣センター。
特徴:
- ビデオは HDMI 2.0 仕様に準拠しています。
- 送信機と受信機の両方に、HD オーディオとビデオを共有するビデオ ループバック機能があります。
- EDID管理機能をサポートし、内蔵EDID/自動学習EDIDスイッチをサポートします。
- 3D および HDR 形式のビデオをサポートします。
- 順方向3.5mm独立伝送をサポートし、オーディオ埋め込み/非埋め込み機能を備えています。
- 逆方向3.5mmオーディオ伝送をサポートします。
- 1 チャネル双方向 RS232 データ送信をサポート。
- シングルモード伝送距離10km。
- ホットスワップ信号をサポートし、プラグアンドプレイ、設定は不要です。
仕様
光学
波長: 1310nm または 1310/1550nm 双方向
レート: 10Gbps
送信電力: >-3db
受信感度: >-10db
ファイバーコネクタ: 2 x LC または 1 x LC
ビデオ
HDMI規格:HDMI2.0
ビデオ帯域幅: 18Gbps
ビデオ解像度: 480i ~1080p50/60Hz、4Kx2K@24/30Hz、4k2k@60Hz
色空間: RGB、YCbCr 4:4:4/4:2:2、YUV 4:2:0
最大ピクセルクロック:594MHZ
有効ファイバーケーブル長: ≤10M シングルモード
物理インターフェイス: HDMI メス
オーディオ
サンプリング周波数:48K
サンプリング深度: 24bit
動的帯域幅: 96db
全高調波歪率(THD): -88db
信号対雑音比(SNR):96db
音声入出力インピーダンス:600Ω
信号レベル:VPP 3.5V
物理インターフェイス: 3.5mm ステレオオーディオソケット
信号タイプ: ステレオチャンネル
RS232(3線式、全二重)標準構成
ボーレート: 115200Kbps 下位互換性
データビット: 8桁
物理インターフェース:3ピンフェニックス端子
機械式
寸法: 163 mm x 100 mm x 29 mm
重量: 1ペアあたり700g
製品重量: 1.20kg
梱包サイズ: 340*252*54mm
電源
入力:100〜240VAC / 50〜60Hz
出力: 12V1A
消費電力: <1.5W
環境
動作温度:0°~+50°C
保管温度:-20°~+70°C
湿度 (保管時/動作時):10% ~ 90% (結露なきこと)
パッケージ:
1. SFP モジュールを備えた 1 x トランスミッター。
2. SFP モジュールを備えた 1 x レシーバー。
3. US/EU/UK/AU プラグ付き電源アダプター x 2
4. マニュアル x 1。
出荷:
ご注文を受けてから、DHL Express で世界中に配送し、約 1 週間でお届けします。
