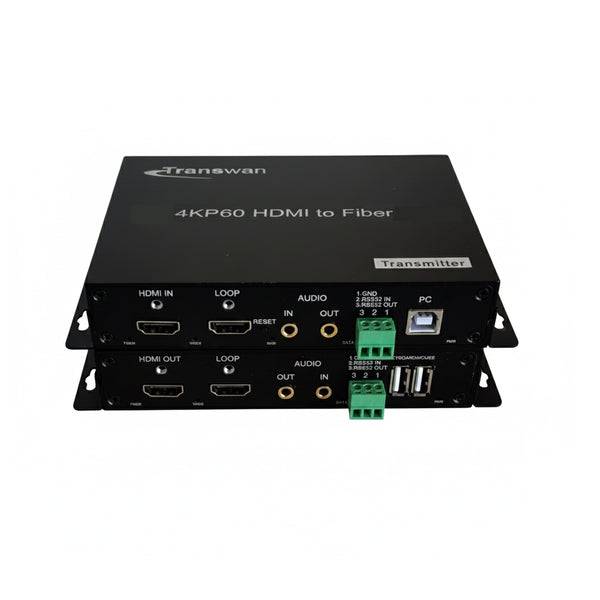

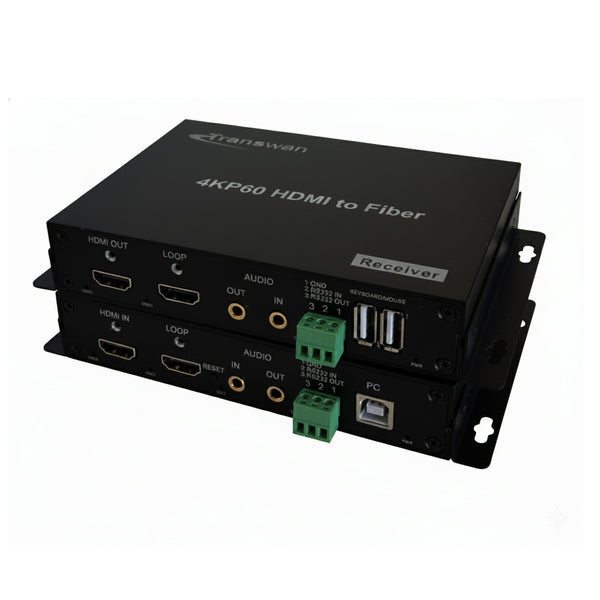

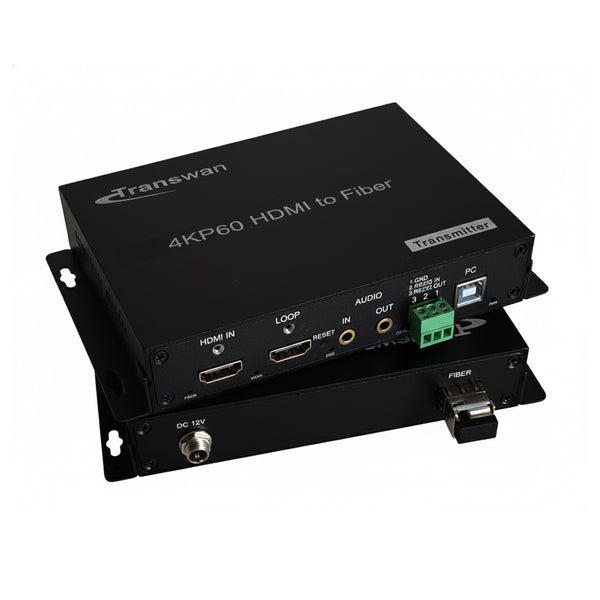

4K HDMI 2.0 多機能光ファイバーコンバーター (ループアウト付き 4K HDMI P60 ビデオ + 3.5 オーディオ + RS232 データおよび USB ポート)

4K HDMI2.0 多機能光ファイバーコンバーター

BY-HDMI-901 は、ローカルビデオループアウト付きの 1 チャンネル 4K@60Hz HDMI、1 チャンネルのキーボードとマウス、1 チャンネルの双方向 3.5mm 独立オーディオ、1 チャンネルの双方向 RS232 データを 1 または 2 コアの光ファイバー経由で送信できます (最大10キロ）、無遅延・無圧縮を実現した高品質。

応用

特徴：

• ビデオは HDMI 2.0 仕様に準拠しています。
• 送信機と受信機の両方に、HD オーディオとビデオを共有するビデオ ループバック機能があります。
• EDID管理機能をサポートし、内蔵EDID/自動学習EDIDスイッチをサポートします。
• 3D および HDR 形式のビデオをサポートします。
• 順方向3.5mm独立伝送をサポートし、オーディオ埋め込み/非埋め込み機能を備えています。
• 逆方向3.5mmオーディオ伝送をサポートします。
• 1 チャンネルのキーボードとマウスの制御信号をサポートします。
• 1 チャネル双方向 RS232 データ送信をサポート。
• シングルモード伝送距離10km。
• ホットスワップ信号をサポートし、プラグアンドプレイ、設定は不要です。

仕様
光学
波長: 1310nm または 1310/1550nm 双方向
レート: 10Gbps
送信電力: >-3db
受信感度: >-10db
ファイバーコネクタ: 2 x LC または 1 x LC

ビデオ
HDMI規格：HDMI2.0
ビデオ帯域幅: 18Gbps
ビデオ解像度: 480i ~1080p50/60Hz、4Kx2K@24/30Hz、4k2k@60Hz
色空間: RGB、YCbCr 4:4:4/4:2:2、YUV 4:2:0
最大ピクセルクロック：594MHZ
有効ファイバーケーブル長: ≤10M シングルモード
物理インターフェイス: HDMI メス

キーボードとマウス用のKVM(USB)。
バージョン: 1.1
Tx物理インターフェース：USBメスタイプB
Rx物理インターフェイス：USBメスタイプA

オーディオ
サンプリング周波数：48K
サンプリング深度: 24bit
動的帯域幅: 96db
全高調波歪率(THD): -88db
信号対雑音比（SNR）：96db
音声入出力インピーダンス：600Ω
信号レベル：VPP 3.5V
物理インターフェイス: 3.5mm ステレオオーディオソケット
信号タイプ: ステレオチャンネル

RS232（3線式、全二重）標準構成
ボーレート: 115200Kbps 下位互換性
データビット: 8桁
物理インターフェース：3ピンフェニックス端子

機械式
寸法: 163 mm x 100 mm x 29 mm
重量: 1ペアあたり700g
製品重量: 1.20kg
梱包サイズ: 340*252*54mm

電源
入力：100〜240VAC / 50〜60Hz
出力: 12V1A
消費電力: <1.5W

環境
動作温度:0°～+50°C
保管温度:-20°～+70°C
湿度 (保管時/動作時):10% ～ 90% (結露なきこと)

パッケージ：
1. SFP モジュールを備えた 1 x トランスミッター。
2. SFP モジュールを備えた 1 x レシーバー。
3. US/EU/UK/AU プラグ付き電源アダプター x 2
4. マニュアル x 1。
