SMPTE ハイブリッドエリミネーションデバイスアダプター (LC ファイバーコネクター + AC 電源) を Lemo ハイブリッドケーブルに変換

Transwan

通常価格 $750.00

配送料は購入手続き時に計算されます。
Set

BY-SHED-LC2LEMO を使用すると、通常のシングルモードまたはマルチモード光ファイバーを 500 メートル (MMF)/10 キロメートル (SMF) で使用できます。次に、カメラの近くで、このデバイスとショート Lemo ハイブリッド光ケーブルを使用して、会場/施設インフラストラクチャ内の CCU ベースとカメラ バック ファイバー リンクを接続できます。これは、BY-SHED-LC2LEMOを直接接続できるためです。ユニバーサルAC 115-230 V電源なので、この短いLemoハイブリッド光ケーブルはカメラバックファイバーリンク用の出力DC 76 Vを備えています。そのため、ファイバーによる長距離伝送が必要な場合、Lemo ハイブリッド ケーブルの長さの制限を回避できます。詳細については、最後の画像をご覧ください。

仕様
電気光学
ファイバータイプ: シングルモード
タイプ: 光学的にパッシブ
寸法(幅×高さ×奥行き):188×254×45mm
重量: 0.5kg
コネクタ:
( A) 電気的: IEEE 3 ピン
(B) 光学式: LEMO (詳細については、以下のパネルプラグ (FXW) の仕様を確認してください)
(C) Cnlinko LP24 Dual LC/FC/SC/ST (詳細については、以下の関連仕様をご確認ください)
電圧: 115-230 VAC
出力最大負荷: 200 VA

最大出力電圧: 76 V
消費電力: <20 W
温度範囲: -20 ~ 55 °C
湿度範囲: 0 ~ 95 % (結露なきこと)

パッケージ:

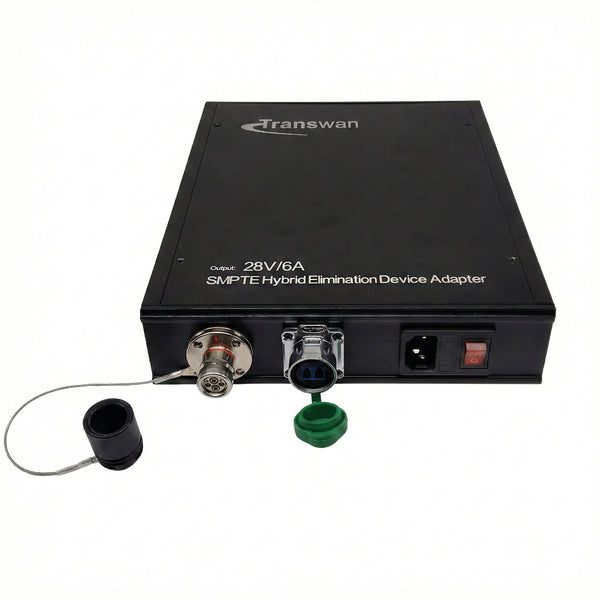

メイン画像として1枚のみ

補足:

(一)LEMO パネルビルド用テール付きパネルプラグ (FXW)
FXW.3K SMPTE パネル取り付けプラグは、多くの HD で標準として使用されています。
ハイブリッドファイバーカメラCCU。同じコネクタは、パッチ パネルや CCU 側からの他のチャネル接続で使用されたり、SMPTE ハイブリッド ファイバ リンクを利用するように設計された他の機器で使用されたりします。コネクタには、ファイバ スプライシングを使用してケーブルに直接接続するための裸のテール、またはスプライス ジャンクション ボックスなどの内部で接続するための終端処理されたコネクタを備えたものが提供されます。

SMPTE 304 ハイブリッド ファイバー ケーブル ラインの定義
光ケーブルコンポーネントパラメータ:
抜き差し回数:20000回
材質: シェルはステンレス鋼
保護等級: IP67
塩水噴霧性能: 48H
使用温度: -40℃~+85℃
昆虫損失: ≦0.75dB
ケーブルアセンブリ保持力: 500N
ファイバーモード: シングルモード
減衰(配線後): ≤0.4dB/km@1310nm


(二) Cnlinko LP24 デュアル LC は、光ファイバー表面実装ソケット信号コネクタです。26 ~ 24 AWG ケーブルに対応し、対応する光ファイバー プラグにロックされます。

  • デュアルチャンネルシステム
  • 素早く簡単な操作
  • 湿気や埃からの保護を評価
  • 防水キャップ付属

寸法 (キャップなし) - 高さ 35.7 mm x 幅 33 mm x 奥行き 29.5 mm (1.4 インチ x 1.3 インチ x 1.16 インチ)
コンタクト数 - 2
ワイヤーゲージ - 26-24 AWG
直径範囲 - 5.5~7mm
絶縁抵抗 - > 500MOhm
侵入保護 - IP65/67
耐久性 - > 500 回
動作温度 - -40 C ~ 80 C (-40 F ~ 176 F)
ハウジング材質 - 亜鉛合金
可燃性評価 - UL94-V0
